Filtro de paso de banda de ondas milimétricas de 26,5 GHz a 29,5 GHz
Filtro de paso de banda de ondas milimétricas de 26,5 GHz a 29,5 GHz
El filtro de ondas milimétricas (también conocido como filtro de ondas mm) es un dispositivo importante indispensable en los sistemas de microondas y ondas milimétricas.
La frecuencia de este cavidad de onda milimétrica pase de banda filtrar MBP-26E5-29E5 es de 26,5 GHz a 29,5 GHz con 3GHz ancho de banda, la potencia máxima de manejo es de 10 Watt (CW)
El VSWR de este paso de banda de ondas milimétricas filtro MBP-26E5-29E5 es inferior a 1,6, la pérdida de inserción es inferior a 1,0 dB .
El rechazo es superior a 30dB a 25 GHz y superior a 30 dB a 31 GHz.
los paso de banda de ondas milimétricas filtrar MBP-26E5-29E5 ha sido probado y probado como todos nuestros productos estándar de filtro de RF / filtro de onda mm.
Servicio de personalización
La frecuencia de nuestro filtro de ondas milimétricas es de hasta 67 GHz, se utilizan ampliamente en comunicaciones, navegación por radar, contramedidas electrónicas, comunicaciones por satélite.
Los filtros de paso de banda de filtro de onda milimétrica de ENRICHTEK son personalizables, como cambiar la frecuencia de corte, la estructura mecánica o cambiar los parámetros eléctricos, etc.
especificaciones electricas
| Parámetros | Valor típico |
| Frecuencia central | 28 GHz |
| Pase el ancho de banda de la banda | 3,0 GHz (26,5 ～ 29,5 GHz) |
| Pérdida de inserción de banda de paso | ≤ 1.0dB |
| Pérdida de retorno de banda de paso | ≥ 15dB |
| Detener atenuación de banda | ≥ 30dB @ 25 GHz ≥ 30dB @ 31 GHz |
| Impedancia | 50 ohmios |
| Manejo de poder | ≤ 10W |
Especificaciones mecánicas
| Dimensiones | 45 * 16 * 8.5 mm |
| Conectores | 2,92 mm (K) -Hembra |
| Acabado de superficie | Pintura negra |
| Peso neto | 0,045 KILOGRAMOS |
Especificaciones ambientales
| Temperatura de funcionamiento | -30 a +70 º C |
| Temperatura de almacenamiento | -55 a +95 º C |
Rendimiento típico

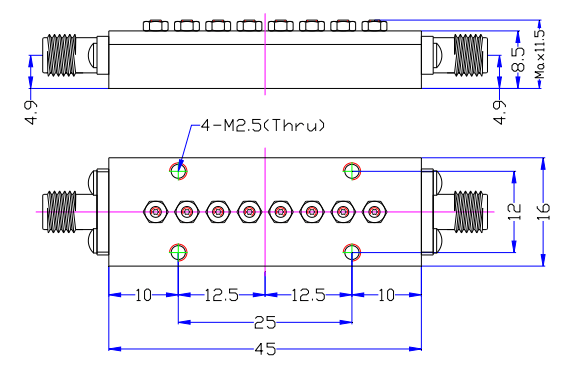

Dibujo de contorno (unidad: mm)
